Река Вилюй берет начало в центральной части Средне-Сибирского плоскогорья и впадает слева в р. Лена на 1 103 км от ее устья. Длина реки 2 650 км, падение 920 м, площадь водосбора 454 000 км2, среднемноголетний сток 72,4 м3.
Гидроузел Вилюйский-3
(1979 - 2001)

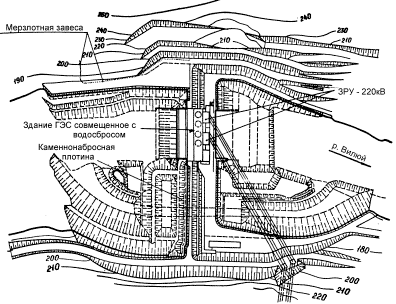

Состав сооружений: совмещенная русловая ГЭС, подводящий и отводящий каналы, левобережная и правобережная плотины из грунтовых материалов, ЗРУ 220 кВ.
| Площадь водосбора | 156 000 м2 |
| Среднемноголетний сток | 19,9 км3 |
| Площадь водохранилища при НПУ 181 м | 104 км2 |
| Полная и полезная емкость водохранилища | 1,08 и 0,19 млн. м3 |
| Площадь затопленных сельхозугодий | 288 га |
| Количество перенесенных строений | 28 |
| Расчетный максимальный сбросной расход через сооружения (0,1%) | 9 000 м3/с |
| Длина напорного фронта | 537 м |
| Максимальный статический напор | 30 м |
Длина водохранилища 141,2 км, ширина до 0,46 км, глубина до 50 м.
Совмещенная гидроэлектростанция имеет 16 донных водоводов с выходными отверстиями размером 5х4,5 м, рассчитанных на пропуск 7 500 м3/с воды.
| Количество гидроагрегатов | 4 |
| Установленная мощность при расчетном напоре 22,7 м | 90х4 = 360 тыс. кВт |
| Обеспеченная мощность | 145 тыс. кВт |
| Среднегодовая выработка | 1 200 млн. кВт.ч |
| Электромеханическое оборудование | Мощность | |
| а) Турбины Тип ПЛ 30-В-750 | 92,5 тыс. кВт | Расход 449 м3/с |
| б) Генераторы Тип СВ 1200/145-68-УХЛ-4 | 90 тыс. кВт | Напряжение 13,8 кВ |
| в) Трансформаторы Тип ТДЦ | 125 тыс. кВА |
Напряжение обмоток 13,8/242 кВ
Количество трансформаторов 4
Количество и напряжение ЛЭП 2х220 кВ
Ввод гидроагрегатов: 1 в 2002 г.
Длина машинного зала 152 м, ширина 78 м, длина монтажной площадки 38 м. Расстояние между осями агрегатов 24 м.
В гидроэлектростанцию будет уложено 440 тыс. м3 бетона.
Плотины из грунтовых материалов: левобережная длиной 112 м, правобережная длиной 273 м и наибольшей высотой 50 м. В плотины уложено 960 тыс. м3 грунта.
Объемы работ:
| выемка мерзлого и талого грунта | 5 021 м3 |
| насыпь мягкого грунта | 3 136 тыс. м3 |
| бетон и железобетон | 466,7 тыс. м3 |
| металлоконструкции и механизмы | 15,6 тыс. т |
| инъекционные работы | 58 165 п.м. |
| Сметная стоимость строительства в ценах 1991 г. | 1 072,19 млн. руб. |
| А. Строит. гидротехнических сооружений | 965,3 млн. руб. |
| Б. Жилкультбытстроительство | 223,3 млн. руб. |
Удельные капиталовложения
| на 1 кВт.ч | 0,43 коп. |
