(1963-1970)
Состав сооружений: земляная плотина, водосбросная плотина, напорная дамба длиной 954 м, подводящий канал длиной 1 451 м, отводящий канал длиной 180 м, ОРУ 330, 220 и 110 кВ.
Длина водохранилища 13,0 км, ширина до 0,54 км, глубина до 10,4 м.
Площадь водосбора | 28 400 м2 |
Среднемноголетний сток | 8,4 км3 |
Площадь водохранилища при НПУ 28 м | 6,4 км2 |
Полная и полезная емкость водохранилища | 50 и 3 млн м3 |
Площадь затопленных сельхозугодий | 61 га |
Количество перенесенных строений | 53 |
Расчетный максимальный сбросной расход через сооружения (0,5%) | 1 480 м3/с |
Длина напорного фронта | 1,22 км |
Максимальный статический напор | 24,1 м |

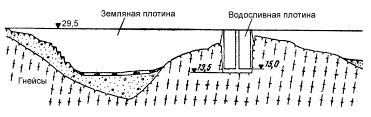

Земляная насыпная плотина длиной 218 м и наибольшей высотой 17,5 м. В плотину отсыпано 100,2 тыс. м3 грунта.

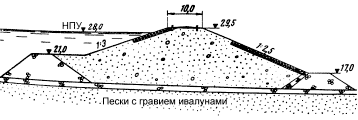

Напорная грунтовая дамба, состоящая из двух участков, общей длиной по гребню 954 м и наибольшей высотой 15,5 м.
Количество гидроагрегатов | 3 |
Установленная мощность при расчетном напоре 20,1 м | 28х3 = 84 тыс. кВт |
Обеспеченная мощность | 34 тыс. кВт |
Среднегодовая выработка | 370 млн кВт·ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ 661-ВБ-500 | 29 тыс. кВт | Расход 162 м3/с |
б) Генераторы Тип ВГС 800/110-88 | 28 тыс. кВт | Напряжение 10,5 кВ |
в) Трансформаторы Тип ТДЦГ АТДЦТГ | 120 125 и 240 тыс. кВА |
Напряжение обмоток 10,5/121/242 242/347 кВ
Количество трансформаторов 4
Количество и напряжение ЛЭП 2х330, 3х220 и 1х110 кВ
Ввод гидроагрегатов: 1,2 и 3 в 1967 г.

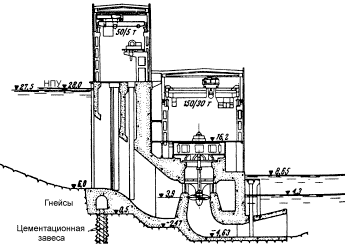

Машинный зал длиной 53,5 и шириной 16 м, длина монтажной площадки 18 м. Расстояние между осями агрегатов 17,7 м. В гидроэлектростанцию уложено 28,93 тыс. м3 бетона.
Береговой водосброс длиной 30 м имеет 2 пролета шириной по 12 м и рассчитан на пропуск 1 043 м3/с. В водосброс уложено 8,948 тыс.м3 бетона.
Объемы работ:
выемка мягкого грунта | 587 м3 |
выемка скального грунта | 362 тыс. м3 |
насыпь мягкого грунта | 526,4 тыс. м3 |
каменные наброски, дренажи, фильтры | 196,1 тыс. м3 |
бетон и железобетон | 48 тыс. м3 |
металлоконструкции и механизмы | 2,01 тыс. т |
Сметная стоимость строительства в ценах 1969 г. | 27,69 млн руб. |
А. Строит. гидротехнических сооружений | 25,627 млн руб. |
в том числе затраты по водохранилищу | 3 млн руб. |
Строительно-монтажные работы | 19,67 млн руб. |
Б. Жилкультбытстроительство | 1,98 млн руб. |
Капиталовложения в энергетику 24,1 млн руб.
Удельные капиталовложения
на 1 уст. кВт | 287 руб. |
на 1 кВт·ч | 5,4 коп. |
Себестоимость 1 кВт·ч электроэнергии ГЭС в каскаде в 2001 г. 5,8 коп.
