(1963-1967)

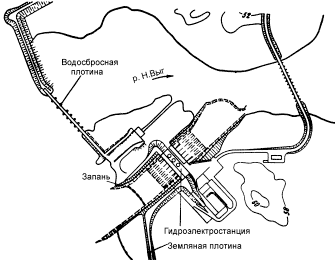

Состав сооружений: гидроэлектростанция длиной 80 м, водосбросная плотина, земляная плотина длиной 520 м, шесть земляных дамб общей длиной 5,12 км, деривационные каналы: подводящий длиной 223,5 м, отводящий длиной 162 м, два однокамерных шлюза (в системе Беломоро-Балтийского канала), ОРУ 110 кВ.
Длина водохранилища 34,5 км, ширина до 7,5 км, глубина до 8 м.
Площадь водосбора | 25 400 м2 |
Среднемноголетний сток | 7,6 км3 |
Площадь водохранилища при НПУ 60,2 м | 85,0 км2 |
Полная и полезная емкость водохранилища | 299 и 74 млн м3 |
Расчетный максимальный сбросной расход через сооружения (3%) | 1 215 м3/с |
Длина напорного фронта | 5,86 км |
Максимальный статический напор | 12,5 м |
Водосбросная плотина построена при сооружении Беломорско-Балтийского канала в 1933 году. Плотина длиной 137,4 м имеет 5 пролетов шириной по 12,1 м, три пролета шириной по 20 м для сброса льда и рассчитана на пропуск 1 502 м3/с воды. Удельный расход на рисберме 21,4 м2/с.
Количество гидроагрегатов | 3 |
Установленная мощность при расчетном напоре 8 м | 10х3 = 30 тыс. кВт |
Обеспеченная мощность | 16,9 тыс. кВт |
Среднегодовая выработка | 165 млн. кВт·ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ 20/661-ВБ-550 | 10,2 тыс. кВт | Расход 130 м3/с |
б) Генераторы Тип ВГС 850/70-88 | 10 тыс. кВт | Напряжение 10,5 кВ |
в) Трансформаторы Тип ТДНГ | 20 тыс. кВА |
Напряжение обмоток 10,5/221 кВ
Количество трансформаторов 2
Количество и напряжение ЛЭП 2х110 кВ
Ввод гидроагрегатов: 1,2 и 3 в 1967 г.

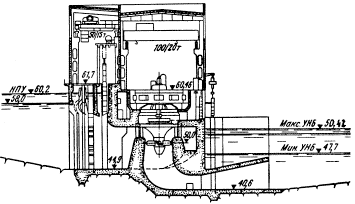

Машинный зал длиной 52,2 м и шириной 16,1 м, монтажная площадка длиной 17,4 м. Расстояние между осями агрегатов 17,7 м. В гидроэлектростанцию уложено 23 тыс. м3 бетона.
Под монтажной площадкой помещен водосброс с отверстием шириной 6,5 м, рассчитанный на расход 100 м3/с воды.
Общая длина русловой и береговой земляных плотин, а также шести дамб составляет 5 641 м, наибольшая высота плотины 18,4 м. В плотины и дамбы уложено 150 тыс. м3 грунта.
Объемы работ:
выемка мягкого грунта | 585 м3 |
выемка скального грунта | 154 тыс. м3 |
насыпь мягкого грунта | 393 тыс. м3 |
каменные наброски, дренажи, фильтры | 11 тыс. м3 |
бетон и железобетон | 40,5 тыс. м3 |
металлоконструкции и механизмы | 1,9 тыс. т |
Сметная стоимость строительства в ценах 1961 г. | 12,4 млн руб. |
А. Строит. гидротехнических сооружений | 11,0 млн руб. |
Строительно-монтажные работы | 7,6 млн руб. |
Б. Жилкультбытстроительство | 2,1 млн руб. |
Капиталовложения в энергетику 8,79 млн руб.
Удельные капиталовложения
на 1 уст. кВт | 292 руб. |
на 1 кВт·ч | 5,3 коп. |
Себестоимость 1 кВт·ч электроэнергии ГЭС в каскаде в 2001 г. 4,0 коп.
