Миатлинская ГЭС

Миатлинская ГЭС расположена на реке Сулак, которая образуется при слиянии рек Аварской Койсу и Андийское Койсу и впадает в Каспийское море.

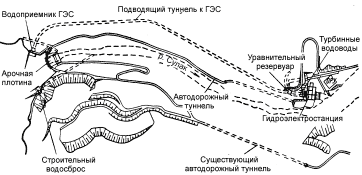

Состав сооружений: арочная водосбросная плотина, строительный туннель, водоприемник ГЭС, подводящий туннель к ГЭС, уравнительный резервуар, турбинные водоводы, здание ГЭС, ОРУ 110 кВ.

Длина водохранилища 12,8 км, средняя ширина 180 м, глубина до 61 м.

Площадь водосбора	13 030 м²
Среднемноголетний сток	5,64 км³
Площадь водохранилища при НПУ 156 м	1,75 км²
Полная и полезная емкость водохранилища	47 и 22 млн. м³
Площадь затопленных сельхозугодий	151 га
Расчетный максимальный сбросной расход через сооружения (0,1%)	3 000 м³/с
Длина напорного фронта	179 м
Максимальный статический напор	60,4 м

Количество гидроагрегатов	2
Установленная мощность при расчетном напоре 46 м	110х2 = 220 тыс. кВт
Обеспеченная мощность	45 тыс. кВт
Среднегодовая выработка	690 млн. кВт.ч

Электромеханическое оборудование	Мощность
а) Турбины Тип ПЛ 60/1075-В-600	113 тыс. кВт	Расход 266 м³/с
б) Генераторы Тип ГСВ 1230/140-48УХЛ4	110 тыс. кВт	Напряжение 13,8 кВ
в) Трансформаторы Тип ТЦ	125 тыс. кВА

Напряжение обмоток 13,8/121 кВ

Количество и напряжение ЛЭП 4х110 кВ

Ввод гидроагрегатов: 1 в 1985 г., 2 в 1986 г.

Длина машинного зала 72 м, ширина 24 м, длина монтажной площадки 24 м. Расстояние между осями агрегатов 22 м.

В станционный узел уложено 173,2 тыс. м³ бетона.

Арочная плотина длиной по гребню 179 м и наибольшей высотой 86,5 м имеет 4 водосливных пролета шириной по 14 м и рассчитана на пропуск 2 470 м³/с воды. В плотину уложено 161 тыс. м³ бетона.

Объемы работ:

выемка мягкого грунта	2 147,8 м³
выемка скального грунта	1 274,2 тыс. м³
каменные наброски, дренажи, фильтры	900,7 тыс. м³
бетон и железобетон	353,8 тыс. м³
металлоконструкции и механизмы	3,43 тыс. т

Сметная стоимость строительства в ценах 1984 г.	139,51 млн. руб.
А. Строит. гидротехнических сооружений	134,87 млн. руб.
в том числе затраты по водохранилищу	2,57 млн. руб.
Б. Жилкультбытстроительство	4,0 млн. руб.

Капиталовложения в энергетику 115,4 млн. руб.

Удельные капиталовложения

на 1 уст. кВт	525 руб.
на 1 кВт.ч	16,8 коп.

Себестоимость 1 кВт.ч электроэнергии в 2001 в каскаде 3,81 коп.
