(1977-1993)
Состав сооружений: подводящий канал, здание ГЭС длиной 90 м, глухая бетонная плотина длиной 30 м, водосброс, земляная плотина, отводящий канал длиной 730 м, ОРУ 220 кВ.
Длина водохранилища 42 км, ширина до 4 км, глубина до 26 м.
Площадь водосбора | 25 350 м2 |
Среднемноголетний сток | 7,6 км3 |
Площадь водохранилища при НПУ 69 м | 69,9 км2 |
Полная и полезная емкость водохранилища | 566 и 67 млн м3 |
Площадь затопленных сельхозугодий | 80 га |
Количество перенесенных строений | 58 |
Расчетный максимальный сбросной расход через сооружения (0,1%) | 1 530 м3/с |
Длина напорного фронта | 1,43 км |
Максимальный статический напор | 30,0 м |
Земляная плотина длиной 1 275 м и наибольшей высотой 30,5 м. В плотину отсыпано 1 278,2 тыс. м3 грунта.
Количество гидроагрегатов | 4 |
Установленная мощность при расчетном напоре 26 м | 45х4 = 180 тыс. кВт |
Обеспеченная мощность | 35,7 тыс. кВт |
Среднегодовая выработка | 479 млн кВт·ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ПЛ 40/587а-500 | 46,5 тыс. кВт | Расход 194 м3/с |
б) Генераторы Тип ВГС 850/104-44 | 45 тыс. кВт | Напряжение 10,5 кВ |
в) Трансформаторы Тип ТДЦГ | 125 тыс. кВА |
Напряжение обмоток 10,5/242 кВ
Количество трансформаторов 2
Количество и напряжение ЛЭП 4х220 кВ
Ввод гидроагрегатов 1,2 и 3 в 1990 г., 4 в 1991 г.

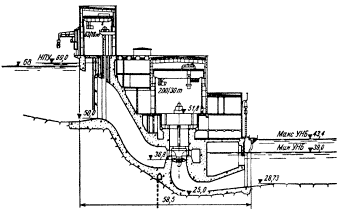

Машинный зал длиной 70,4 м и шириной 16 м, монтажная площадка длиной 19,6 м. Расстояние между осями агрегатов 17 и 18,4 м.
В здание ГЭС уложено 53,2 тыс. м3 бетона.
Водосбросная плотина длиной 31,3 м имеет 2 пролета шириной по 12 м и рассчитана на пропуск 940 м3/с воды. Удельный расход на рисберме 34,8 м3/с. В плотину уложено 28,88 тыс. м3 бетона.
Объемы работ:
выемка мягкого грунта | 630 м3 |
выемка скального грунта | 540 тыс. м3 |
насыпь мягкого грунта | 1 335,3 тыс. м3 |
каменные наброски, дренажи, фильтры | 388,6 тыс. м3 |
бетон и железобетон | 95,78 тыс. м3 |
металлоконструкции и механизмы | 4,93 тыс. т |
Сметная стоимость строительства в ценах 1969 г. | 89,255 млн руб. |
А. Строит. гидротехнических сооружений | 77,323 млн руб. |
в том числе затраты по водохранилищу | 18,626 млн руб. |
Строительно-монтажные работы | 55,265 млн руб. |
Б. Жилкультбытстроительство | 11,932 млн руб. |
Капиталовложения в энергетику 75,9 млн руб.
Удельные капиталовложения
на 1 уст. кВт | 422 руб. |
на 1 кВт·ч | 15,9 коп. |
Себестоимость 1 кВт·ч электроэнергии ГЭС в каскаде в 2001 г. 5,8 коп.
