Река Колыма образуется слиянием рек Кулу и Аян-Юрах, берущих начало в Халканском хребте, и впадает в Колымский залив Восточно-Сибирского моря. Длина реки 2 129 км, падение 535 м, площадь водосброса 643 000 км2, среднемноголетний сток 123 км3.
Колымский гидроузел
(1970-1996)

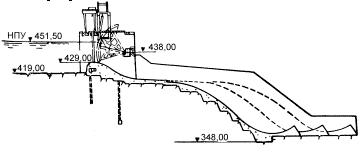

Состав сооружений: каменнонабросная плотина, водоприемник и водосброс с общим подводящим каналом, подземное здание ГЭС, ЗРУ 220 кВ.
Длина водохранилища 148 км, ширина до 6 км, глубина до 120 м.
Площадь водосбора | 61 500 м2 |
Среднемноголетний сток | 14,2 км3 |
Площадь водохранилища при НПУ 451,5 м | 440,7 км2 |
Полная и полезная емкость водохранилища | 14,56 и 6,51 млн. м3 |
Площадь затопленных сельхозугодий | 40,84 тыс. га |
Количество перенесенных строений | 66 |
Расчетный максимальный сбросной расход через сооружения (0,01%) | 22 900 м3/с |
Длина напорного фронта | 1,15 м |
Максимальный статический напор | 120,8 м |
Водосбросная плотина длиной 96 м имеет три пролета шириной по 13 м со ступенчатыми быстротоками и рассчитана на пропуск 11 тыс. м3/с воды.
Количество гидроагрегатов | 5 |
Установленная мощность при расчетном напоре 108 м | 180х5 = 900 тыс. кВт |
Обеспеченная мощность | 224 тыс. кВт |
Среднегодовая выработка | 3 325 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип ДПЛ 45-В-450 | 184 тыс. кВт | Расход 186 м3/с |
б) Генераторы Тип СВ 812/240-28ХЛ4 | 180 тыс. кВт | Напряжение 15,75 кВ |
в) Трансформаторы Тип ТДЦ | 250 тыс. кВА |
Напряжение обмоток 15,75/242 кВ
Количество трансформаторов 5
Количество и напряжение ЛЭП 4х220 кВ
Ввод гидроагрегатов: 1 в 1981 г., 2 в 1982 г., 3 в 1984 г., 4 в 1988 г., 5 в 1996 г.
Машинный зал длиной 130 м и шириной 24 м, монтажная площадка длиной 28 м. Расстояние между осями агрегатов 18,5 м. В здание ГЭС уложено 40 тыс. м3 бетона.
Каменнонабросная плотина длиной по гребню 760 м и наибольшей высотой 131 м. В плотину отсыпано свыше 14 млн. м3 грунта.
Объемы работ:
выемка мягкого грунта | 3 124 м3 |
выемка скального грунта | 11 601 тыс. м3 |
насыпи | 13 148 тыс. м3 |
бетон и железобетон | 790 тыс. м3 |
металлоконструкции и механизмы | 27,8 тыс. т |
Сметная стоимость строительства в ценах 1991 г. | 1 186,97 млн. руб. |
А. Строит. гидротехнических сооружений | 1 161,67 млн. руб. |
Б. Жилкультбытстроительство | 25,3 млн. руб. |
Удельные капиталовложения
на 1 уст. кВт | 883 руб. |
на 1 кВт.ч | 24 коп. |
Себестоимость 1 кВт.ч электроэнергии в 2001 г. 6,12 коп.
