Река Енисей начинается после слияния Большого и Малого Енисея и, протекая с юга на север, впадает в Енисейский залив Карского моря. Длина реки от слияния Большого и Малого Енисея 3 487 км, падение 613 м, площадь водосбора 2 580 км2, среднемноголетний сток 610 км3.
Состав сооружений: арочно-гравитационная плотина, здание ГЭС приплотинного типа, ОРУ 500 кВ.
Арочно-гравитационная плотина высотой 245 м и длиной 1066 м, включая левобережную глухую часть длиной 246,1 м, станционную часть длиной 331,8 м, водосливную часть длиной 189,6 м и правобережную глухую часть длиной 298,5 м. В плотину уложено 9 075 тыс. м3 бетона.
Длина водохранилища 320 км, ширина до 10 км, глубина до 113 м.
| Площадь водосбора | 179 900 м2 |
| Среднемноголетний сток | 46,7 км3 |
| Площадь водохранилища при НПУ 540 м | 621 км2 |
| Полная и полезная емкость водохранилища | 31,34 и 15,34 млн м3 |
| Площадь затопленных сельхозугодий | 35,6 тыс. га |
| Количество перенесенных строений | 2 717 |
| Расчетный максимальный сбросной расход через сооружения (0,01%) | 15 900 м3/с |
| Длина напорного фронта | 1,066 км |
| Максимальный статический напор | 220 м |
| Количество гидроагрегатов | 10 |
| Установленная мощность при расчетном напоре 194 м | 640х10 = 6 400 кВт |
| Обеспеченная мощность | 2 080 тыс. кВт |
| Среднегодовая выработка | 23 500 млн кВт·ч |
| Электромеханическое оборудование | Мощность | |
| а) Турбины Тип РО 230/833-677 | 650 тыс. кВт | Расход 358 м3/с |
| б) Генераторы Тип СВФ 1285/275-42У4 | 640 тыс. кВт | Напряжение 15,75 кВ |
| в) Трансформаторы Тип ОРЦ | 533 тыс. кВА |
Напряжение обмоток 15,75/15,75/525 кВА
Количество трансформаторов 15
Количество и напряжение ЛЭП 4х500 кВ
Ввод гидроагрегатов: 1 в 1978 г., 2 и 3 в 1979 г., 4 и 5 в 1980 г., 6 в 1981 г., 7 и 8 в 1984 г., 9 и 10 в 1985 г.
Машинный зал длиной 287,97 м и шириной 36 м, монтажная площадка длиной 40,04 м. Расстояние между осями агрегатов 23,7 м. В здание ГЭС уложено 480 тыс. м3 бетона.
Водосбросная плотина длиной 189,6 м имеет 11 заглубленных пролетов шириной по 5 м и рассчитана на пропуск 13 600 м3/с воды. Удельный расход на рисберме 140 м3/с.
Объемы работ:
| выемка мягкого грунта | 3 302 м3 |
| выемка скального грунта | 4 351 тыс. м3 |
| насыпь мягкого грунта | 3 862 тыс. м3 |
| каменные наброски, дренажи, фильтры | 33 тыс. м3 |
| бетон и железобетон | 9 720 тыс. м3 |
| металлоконструкции и механизмы | 114,3 тыс. т |
| Сметная стоимость строительства в ценах 1969 г. | 1 243,6 млн руб. |
| А. Строит. гидротехнических сооружений | 1 168,2 млн руб. |
| в том числе затраты по водохранилищу | 180 млн руб. |
| Строительно-монтажные работы | 991,5 млн руб. |
| Б. Жилкультбытстроительство | 75,4 млн руб. |
| В. Производственная база | 73,54 млн руб. |
Капиталовложения в энергетику 1 009 млн руб.
Удельные капиталовложения:
| на 1 уст. кВт | 161 руб. |
| на 1 кВт·ч | 4,4 коп. |
Себестоимость 1 кВт.ч электроэнергии в 2001 г. Саяно-Шушенской и Майнской ГЭС 1,62 коп.
Гидротурбина, гидрогенератор Саяно-Шушенской ГЭС
Гидротурбина типа РО 230/833-677, созданная ПО "ЛМЗ", является крупнейшей в мире для напора выше 200 м. При расчетном напоре 194 м мощность турбины равна 650 МВт. При более высоких напорах (212-220 м) ее мощность достигает 735 МВт. Частота вращения агрегата (номинальная) - 142,8 об/мин. Общая масса комплекта гидротурбинного оборудования равна 1 440 т, удельная - 1,9 кг/кВт, КПД турбины в оптимальной зоне составляет около 96%.
Рабочее колесо выполнено из нержавеющей стали неразъемным, что повышает надежность эксплуатации турбины. Первые две гидротурбины были снабжены сменными рабочими колесами типа РО 140/820а-605, которые устанавливались в проточную часть постоянных турбин и работали со штатными гидрогенераторами при пониженном напоре 60 м в условиях частичной готовности турбины.
Гидрогенератор изготовлен ПЭО "Электросила". Гидрогенератор типа СВФ 1285/275-42У4 мощностью 711/640 МВА/МВт рассчитан на максимальную эпизодическую мощность 736 МВА.
Статор имеет бесстыковую конструкцию средечника, и его сборка производилась непосредственно на своем фундаменте, что обеспечивает существенное повышение надежности и длительности эксплуатации гидрогенератора.
Гидрогенераторы в схеме объединены, по два, в укрупненные блоки и присоединены к группам однофазных трансформаторов на напряжение 15,75/500 кВ мощностью 533 МВ А в фазе. Гидрогенераторы подключены к трансформаторам посредством выключателей нагрузки, встроенных в единый аппаратный генераторный комплекс - КАГ-15,75.
Укрупненные блоки двумя воздушными переходами присоединены к сборным шинам ОРУ-500 кВ. Один переход для первых трех блоков (ГА1-ГА6) осуществлен трехцепными трубчатыми опорами высотой от 60 до 96 м. Мощность от блоков 4 и 5 выдается через правый берег с последующим двухцепным переходом на ОРУ через Енисей.
Саяно-Шушенская ГЭС. 26 октября 2000 г.
Заседание Центральной комиссии РАО "ЕЭС России" по приемке в эксплуатацию Саяно-Шушенского гидроэнергетического комплекса
Решение центральной комиссии:
Предъявленный к оценке Саяно-Шушенский гидроэнергетический комплекс в составе Саяно-Шушенской ГЭС и Майнского гидроузла установленной мощностью соответственно 6 400 тыс. кВт с 10 гидроагрегатами по 640 тыс. кВт каждый и 321 тыс. кВт с 3 гидроагрегатами по 107 тыс. кВт каждый, а также оба водохранилища принять в эксплуатацию с общей оценкой ХОРОШО.
Майнская ГЭС расположена на реке Енисей, которая начинается после слияния Большого и Малого Енисея и, протекая с юга на север, впадает в Енисейский залив Карского моря.
Состав сооружений: гидроэлектростанция, водосбросная плотина, грунтовые плотины - левобережная, русловая и правобережная, ОРУ 220 кВ.
Длина водохранилища 21,5 м, ширина до 0,5 м, глубина до 13 м.
| Площадь водохранилища при НПУ 326 м | 11,5 км2 |
| Полная и полезная емкость водохранилища | 116 и 70,9 млн. м3 |
| Расчетный максимальный сбросной расход через сооружения | 12 100 м3/с |
| Длина напорного фронта | 879 км |
| Максимальный статический напор | 19,8 м |

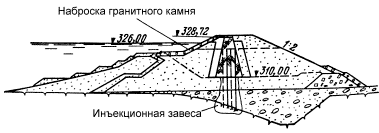

Левобережная гравийно-галечная плотина длиной по гребню 120 м и наибольшей высотой до 24 м. Русловая и правобережная грунтовые плотины общей длиной 505 м и наибольшей высотой до 30 м.
| Количество гидроагрегатов | 3 |
| Установленная мощность при расчетном напоре 16,9 м | 107х3 = 321 тыс. кВт |
| Среднегодовая выработка | 1 720 млн. кВт.ч |
| Электромеханическое оборудование | Мощность | |
| а) Турбины Тип ПЛ-20/811-В-1000 | 110 тыс. кВт | Расход 725 м3/с |
| б) Генераторы Тип СВ 1500/170-96У4 | 107 тыс. кВт | Напряжение 13,8 кВ |
| в) Трансформаторы Тип ТДЦ | 125 тыс. кВА |
Напряжение обмоток 13,8/242 кВ
Количество трансформаторов 3
Количество и напряжение ЛЭП 2х220 кВ
Ввод гидроагрегатов: 1 в 1984 г., 2 и 3 в 1985 г.
Машинный зал длиной 94 м, шириной 27 м, монтажная площадка длиной 36 м. Расстояние между осями агрегатов 30,5 м. В здание гидроэлектростанции уложено 148 тыс. м3 бетона.
Водосбросная плотина длиной по гребню 132,5 м и наибольшей высотой 31 м имеет 5 пролетов шириной по 22 м.
Объемы работ:
| выемка мягкого грунта | 1 679 м3 |
| выемка скального грунта | 590 тыс. м3 |
| насыпь грунта | 2 124 тыс. м3 |
| каменные наброски, дренажи, фильтры | 716 тыс. м3 |
| бетон и железобетон | 320 тыс. м3 |
| металлоконструкции и механизмы | 9,9 тыс. т |
| Сметная стоимость строительства в ценах 1984 г. | 431 млн. руб. |
| А. Строит. гидротехнических сооружений | 276,5 млн. руб. |
| в том числе затраты по водохранилищу | 18,6 млн. руб. |
| Строительно-монтажные работы | 185,9 млн. руб. |
| Б. Жилкультбытстроительство | 89,7 млн. руб. |
| В. Производственная база | 17,4 млн. руб. |
Капиталовложения в энергетику 254,5 млн руб.
Удельные капиталовложения
| на 1 уст. кВт | 1 270 руб. |
| на 1 кВт.ч | 1,35 коп. |
Себестоимость 1 кВт·ч электроэнергии в 2001 г. Майнской и Саяно-Шушенской ГЭС 1,62 коп.
