Река Сулак образуется при слиянии рек Аварское Койсу и Андийское Койсу, берущих начало в горах Кавказа, и впадает в Каспийское море. Длина реки 167 км, площадь водосбора 13 400 км2, падение 331 м, среднегодовой сток 5,58 км3.
Чиркейский гидроузел
(1964-1978)
Состав сооружений: арочная плотина, здание ГЭС, эксплуатационный водосброс, Тишиклинская дамба с ирригационным водовыпуском, ОРУ 330 кВ.
Водохранилище длиной 40 км, шириной до 5 км, глубиной до 200 м.
Площадь водосбора | 11 290 м2 |
Среднемноголетний сток | 5,58 км3 |
Площадь водохранилища при НПУ 355 м | 42,4 км2 |
Полная и полезная емкость водохранилища | 2,78 и 1,32 млн. м3 |
Площадь затопленных сельхозугодий | 3,04 тыс. га |
Количество перенесенных строений | 830 |
Расчетный максимальный сбросной расход через сооружения (0,01%) | 3 550 м3/с |
Длина напорного фронта | 333 м |
Максимальный статический напор | 205 м |

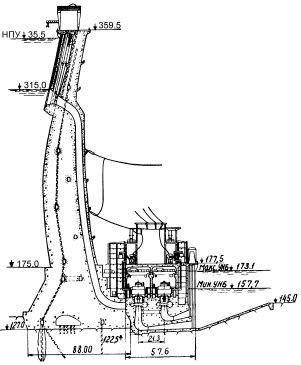

Бетонная арочная плотина длиной по гребню 338 м и наибольшей высотой 232,5 м состоит из арочной части, клинообразной пробки и правобережного устоя. Арочная часть плотины двоякой кривизны, симметричного очертания, высотой 184,5 м и длиной по гребню 288 м. Толщина арочной части плотины изменяется от 6 м на гребне до 30 м на контакте с пробкой. Толщина пробки по верху 45 м, по основанию 76 м, высота 48 м. В плотину уложено 1 275 тыс. м3 бетона.
Количество гидроагрегатов | 4 |
Установленная мощность при расчетном напоре 170 м | 250х4 = 1 000 тыс. кВт |
Обеспеченная мощность | 166 тыс. кВт |
Среднегодовая выработка | 2 470 млн. кВт.ч |
Электромеханическое оборудование | Мощность | |
а) Турбины Тип РО 230/9896-В-450 | 256 тыс. кВт | Расход 168 м3/с |
б) Генераторы Тип ВГСФ 930/233-30 | 250 тыс. кВт | Напряжение 15,75 кВ |
в) Трансформаторы Тип ТДЦ | 400 тыс. кВА |
Напряжение обмоток 15,75/347 кВ
Количество трансформаторов 4
Количество и напряжение ЛЭП 2х330 кВ
Ввод гидроагрегатов: 1 в 1974 г., 2 и 3 в 1975 г., 4 в 1976 г.
Гидроэлектростанция длиной 60 м и шириной 43,8 м с двухрядным расположением агрегатов. Расстояние между осями агрегатов 25,4 м.
Эксплуатационный водосброс туннельного типа расположен на левом берегу в 85 м от плотины и обеспечивает при НПУ пропуск в безнапорном режиме до 2 900 м3/с воды. Водосброс состоит из головного сооружения, безнапорного туннеля длиной 509 м, открытого лотка длиной 144 м и концевого устройства длиной 77 м в виде трамплина с боковым сливом. Головное сооружение представляет собой водослив пролетом 22 м, оборудованный сегментным затвором высотой 14,8 м.
Объемы работ:
выемка скального грунта | 2 143 тыс. м3 |
насыпь мягкого грунта | 410 тыс. м3 |
каменные наброски, дренажи, фильтры | 133 тыс. м3 |
бетон и железобетон | 1 491 тыс. м3 |
металлоконструкции и механизмы | 9,8 тыс. т |
Сметная стоимость строительства в ценах 1969 г. | 207,4 млн. руб. |
А. Строит. гидротехнических сооружений | 260,89 млн. руб. |
в том числе затраты по водохранилищу | 10,9 млн. руб. |
Б. Жилкультбытстроительство | 18,7 млн. руб. |
Капиталовложения в энергетику 283 млн. руб.
Удельные капиталовложения
на 1 уст. кВт | 180 руб. |
на 1 кВт.ч | 7,3 коп. |
9 февраля 1981 г. гидроузел принят в промышленную эксплуатацию.
Себестоимость 1 кВт.ч электроэнергии в 2001 г. 2,12 коп.
